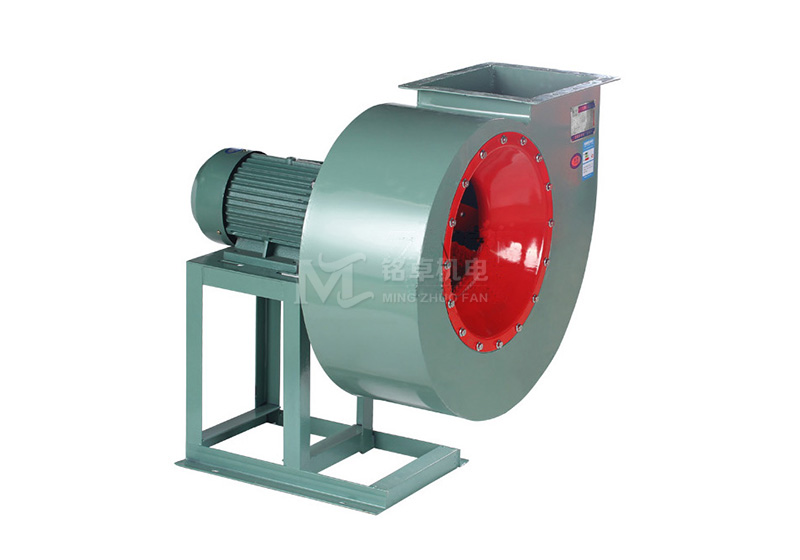

4-72、B4-72、F4-72系列离心通风机

1、用途4-72系列离心通风机可作为一般工厂及大型建筑物的室内通风换气用，输送空气和其它不自燃的、对人体无害的、对钢材无腐蚀性的气体。B4-72型风机可作为易燃挥发性气体的通风换气用。气体内不允许有粘性物质，所含尘土及硬质颗粒物不大于150mg/m3。气体温度不得超过80℃。

     B4-72型长林东风机的性能与选用件及地基尺寸与4-72型一致，可按其样本选择。还风机结构基本与4-72型相同，No2.8~6A采用B35型带法兰盘与底脚的电动机，No6~12C、D电动机选用该表中与Y系列对应的YB系列，安装型式为B3.

     F4-72型长林东风机采用不锈钢材质用于输送腐蚀性气体，其性能与地基尺寸同于4-72型。

2、形式从电动机一侧正视，叶轮顺时针旋转，称为右旋风机，以“右”表示；叶轮逆进针旋转，称为左旋风机，以“左”表示。

  风机的出口位置，以机壳的出风口角度表示。4-72型风机No2.8～6出厂时均做成1种型式，使用单位根据要求再安装成所需要的位置，订货时不需注明。No2.8出风口位置调整范围是0°～255°，间隔是45°。No3.2～6出风口位置调整范围是0°～255°，间隔是22.5°。No8～12出风口位置调整范围是0°～255°，间隔是45°。No.16、20出风口位置制成固定的三种0°、90°、180°，不能调整，订货时需注明。

风机的传动方式有A、B、C、D四种。4-72型风机中，No2.8～6采用A式传动，№8～12采用C、D式传动，NO.16～20采用B式传动。

3、结构特点  杭州德尔风机4-72型风机中No2.8～6主要由叶轮、机壳、进风口等部分配直联电动机而组成。No8～20除具有上述部分外，还有传动部分等。

   (1)叶轮由10个后倾的机翼型叶片、曲线型前盘和平板后盘组成。用铜板或铸铝合金制造，并经动、静平衡校正，空气性能良好，效率高、运转平稳。

   (2)机壳做成两种不同型式。No2.8~12机壳做成整体，不能拆开。NO.16～20的机壳制成三开式，除沿中分水平面分为两半外，上半部再沿中心线垂直分为两半，用螺栓连接。

   (3)进风口制成整体，装于风机的侧面，与轴向平行的截面为曲线形状，能使气体顺利进入叶轮，且损失较小。

   (4)传动部分由主轴、轴承箱、滚动轴承、带轮或联轴器组成。
